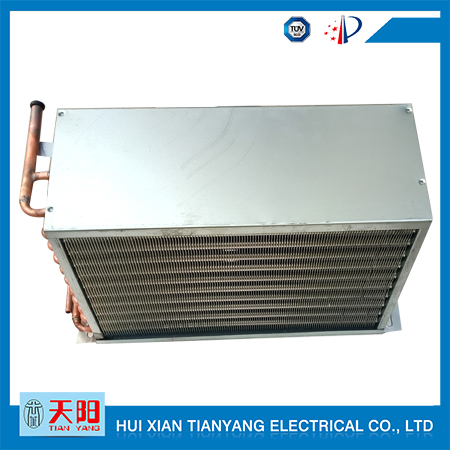

規格：9.52-4x10x400全長
片距：4
編號：190925-210
介紹：
1、翅片類型：波紋片或者平片。
2、銅管采用高純度無縫紫銅管，壽命長，不易破裂腐蝕
3、盤管外框端板采用**鋼板制作而成，強度高，耐腐蝕，裝配組合容易。
特點：
1、獨特的交叉管方式可保證整個盤管迎風面積分液均勻。
2、翅片與銅管經機械漲管或超高壓液壓漲管，確保接觸緊密，發揮*佳換熱效果。
3、套片間距選擇性大，減少了低溫系統盤管積霜的影響。
4、盤管內回路依據設計流速需要，采用單、雙回流系統，水阻小，熱交換性能好。
5、冷媒盤管經高溫加熱真空干燥作業，確保腔內無雜質水份存在。
銅管直徑 |
孔距 |
排距 |
翅片規格 |
片距 |
ф7（內平0.33，螺紋0.25+0.17 ） |
19.1 |
16(三角形) | 鋁銅翅片，親水箔 白鋁箔、 水波紋或平片 |
1.5-2.5 |
ф7（內螺紋或者平管） |
21 |
12.7（通用） | 鋁銅翅片，親水箔，水波紋或平片 | 1.5-2.5 |
Ф7 |
21.8 |
22（三角形） | 鋁銅翅片，親水箔，水波紋或平片 | 4 |
ф9.52 |
25 |
21.65（公制三角形） | 鋁銅翅片，親水箔，水波紋或平片 | 2.2-5.5 6.35 |
ф9.52 |
25.4 | 22（英制三角形低翻邊） | 鋁銅翅片，親水箔，水波紋或開窗片 | 1.8-2.2-3.5 |
ф9.52 |
25 | 25（正方形） | 鋁銅翅片，水波紋 | 3.5-4.5 |
12 |
38 | 32.91 | 鋁銅翅片，親水箔，水波紋 | 5-8.5 不漏銅 |
ф12.7*0.39 |
31.75 | 27.5（三角形） | 鋁銅翅片，水波紋 | 3.5-7 |
ф15.88*0.36 |
38 | 32.91（三角形） | 鋁銅翅片，水波紋或者平片 | 5.5-8 |
Ф15.88*0.36 |
55 | 27.5（三角形） | 鋁銅翅片，水波紋 | 5.5-7.5 |
ф9.52盤管式 | 模具直徑9.52，外園100mm | |||
材料：銅管銅翅片，銅管銅翅片，鋁管鋁翅片（（0.15-0.22mm）），翅片*寬做到38 外接銅管直徑：19mm,22mm,28mm.(特別要求除外) 風罩直徑：210mm, 260mm 310（300）mm，185mm都是翻邊的，。 風道直徑115 210mm （不常用） 240mm不翻邊 端板(1-1.2mm);鋁板或者鍍鋅板，不繡鋼板 9.52×0.25+0.17 | ||||
Copper tnbe dianter (mm) | Hole distance (mm) | Row space (mm) | Fin Specifications | Pitch of fine (mm) |
Ф7(inside0.33, thread 26*17) |
19.1 |
16( triangles) | Aluminum-copper fins, hydrophilic foil, white aluminum foil, water ripple or flat sheet
|
1.5-2.5mm |
ф7 (flat tube 0.3mm) |
21 |
12.7(Universal) | Aluminium copper fin, hydrophilic foil, water ripple or flat sheet |
1.5-2.5mm |
Ф7 |
21.8 |
20(triangles) | Aluminium copper fin, hydrophilic foil, water ripple |
4mm |
ф9.52
|
25 |
21.65 (metric triangle) | Aluminum-copper fins,hydrophilic foils, corrugated |
2.2-5.5 |
ф9.52 |
25.4 |
22 (English triangular low flange) | Aluminum-copper fins, hydrophilic foils, corrugated or windowed sheets |
1.8-2.2-3 |
ф9.52 |
25 |
25(square) | Aluminum copper fins, water ripple |
3.5-4.5 |
12 |
38 |
32.91 | Aluminum-copper fins, hydrophili foils, corrugated |
5-8.5 |
ф12.7 |
31.75 |
27.5 (triangle) | Aluminu copper fins, water ripple |
4.5-7 |
ф15.88 |
38 |
32.91 (triangle) | Aluminum copper fins, water ripples or flat films |
5.5-8 |
Ф15.88 |
55 |
27.5 (triangle) | Aluminum copper fins, water ripple | 5.5-7.5 |
Ф9.52 coil type | The die diameter is 9.52 and the outer circle is 100mm. | |||
Material: copper tube copper fin, copper tube copper fin, aluminum tube aluminum fin (0.18mm-0.22mm), fins width 38 External brass diameter: 19mm, 22mm, 28mm. (Excluding special requirements) The diameter of the hood: 210mm, 260mm 310 (300)mm, all of which are flanged, 240mm without flange. End plate (1-1.2mm); Aluminum plate or galvanized plate, stainless steel plate | ||||
銅管直徑 |
孔距 |
排距 |
材料 |
參考片距 |
Ф5 （18排） | 21 | 18.2 | 光管，白箔，zui長做到650 | 1.5-4 |
ф7*0.41彎頭規格19.15*16*20H | 19.15 | 16(矩形韓) | 鋁、銅翅片，白箔、親水箔 | 1.5-2.5 |
ф7 | 21 | 12.7（錯排） | 白箔、親水箔片有開窗 zui短做到100mm | 1.5-2.5 |
Ф7 | 21.8 | 20（三角形收冷） | 銅翅片，白箔、親水箔 | 2.2-4 |
Ф7 | 17 | 14.7（凌形和長方形汽車空調） | 銅管白箔 | 2.5 |
ф9 | 25 | 21.65 | 鋁、銅\翅片，白箔、親水箔 | 2.0-4.5 |
ф9.52 （12排） | 25 | 21.65（公制三角形） | 鋁、銅\翅片，白箔、親水箔 | 2.2-8 |
ф9.52 | 25.4 | 22（英制三角形） | 鋁、銅翅片，白箔、親水箔 | 1.8-2.2-3.5 |
ф9.52 | 25 | 25（正方形） | 鋁、銅翅片，白箔、親水箔 | 3.5-4.5 |
12 | 38 | 32.91（三角形） | 鋁、銅翅片，白箔 | 5-8.5 |
ф12.7 | 35 | 35（正方形） | 鋁、銅翅片，白箔 | 5~8 |
ф12.7 | 31.75 | 27.5（三角形） | 鋁、銅翅片，白箔 | 3-7.5 |
ф15.88 | 38 | 32.91（三角形） | 鋁、銅翅片，白箔 | （zui小2.7）4.5-8 |
Ф15.88 | 55 | 27.5（三角形） | 鋁、銅翅片，白箔 | 5-7.5 |
ф9.52盤管式 | 模具直徑9.52，外園100mm | |||
以9.52為例 | 產品zui長做到4m，翅片zui長40個孔位，寬度zui大做到1.2m，厚度做到1.5m以內 | |||
Ф8銅管蒸發器
| 壁厚0.5 中心距60，zui長做到3m，整根管 | |||
-
